前言
隨著全球3C拋光行業的迅速發展,用戶對拋光機的機械性能也剔除更高要求,拋光機械的高精度,高效率已成為機械廠家考慮的重要指標。為適應行業發展趨勢,億達公司針對包裝行業提供了優秀的解決方案。
工藝簡介
設備

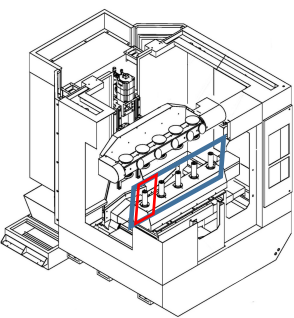

主要機構
在標準銑床的基礎上(XYZ軸),增加多工位機構
各工位增加獨立的小Y、小Z、小C(旋轉)軸進行行進補償
工位機構介紹
各工位增加壓力傳感器,負責實時反饋工件受力情況;
根據工件受力情況,控制器對伺服軸控制,以達到工件穩定受力的效果;
單工位編程,全工位同步控制,以工位1為編程參考,按需啟用工位,各工位同時進行加工運動以及壓力補償。
FINGER 控制器替代傳統機械傳動結構來實現準確的傳動關系實現多軸同步控制,保證同步精度,具有傳動精度高、傳動比范圍寬、結構簡化、調整方便等優點。
在當前位置為起點,各軸正負往復運動,拋光更均勻;

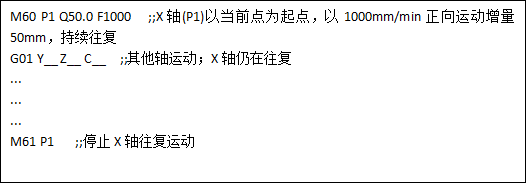

編程范例:

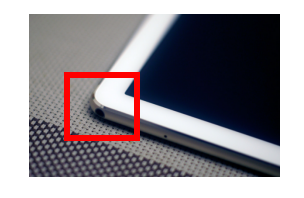

拋光工件拐角,為避免過拋,加入X軸滑移功能;
如圖

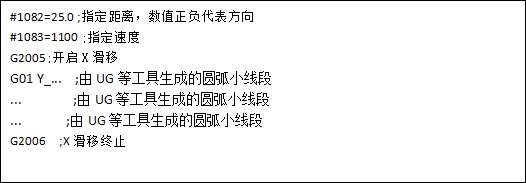

編程范例:
控制器優勢
總線控制——更快、更穩定、更多選擇
高速高精控制——精準、穩定、領先、智能

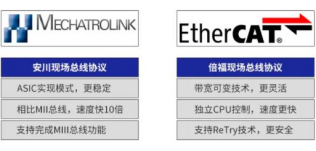

億達系統支持MECHATROLINK-III和EtherCAT兩種總線通訊方式??偩€控制相對于傳統脈沖控制,更快、更穩定并且更易維護,確保了系統的實時性,提高了系統的控制精度。
億達控制方案
◆ 總線型數控一體機
◆ 高階型伺服驅動器
◆ 工業物聯網
◆ 總線型數控一體機
