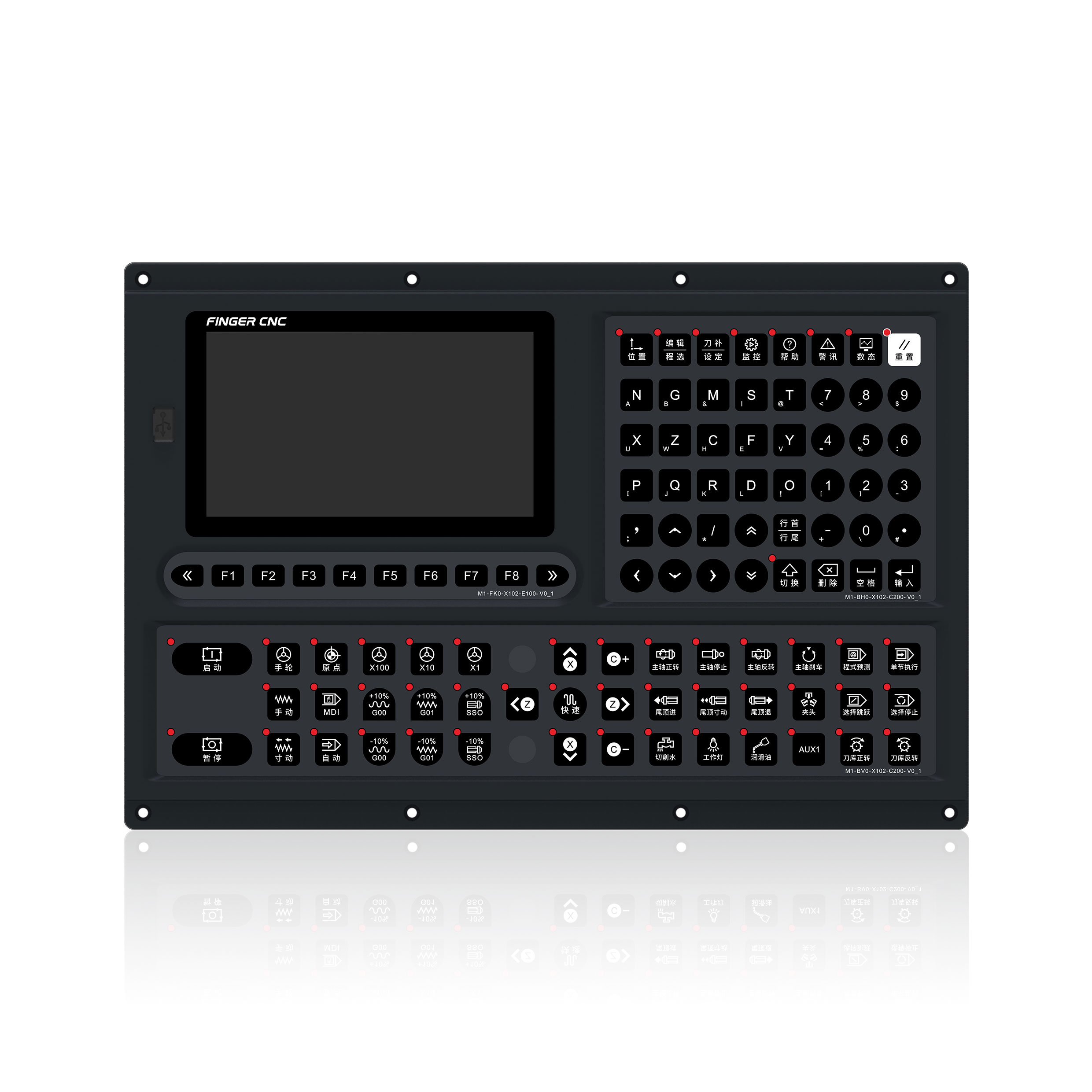

B系列7寸車床數控系統(橫式)
B0x-NX1A1H-T2
關注次數:次
商品類型:B0x-200T系列
名稱 | B0x-200T系列 | |
B0x-200TA | ||
系統規格 | 常用型號 | B0x-NX1A1H-T2 |

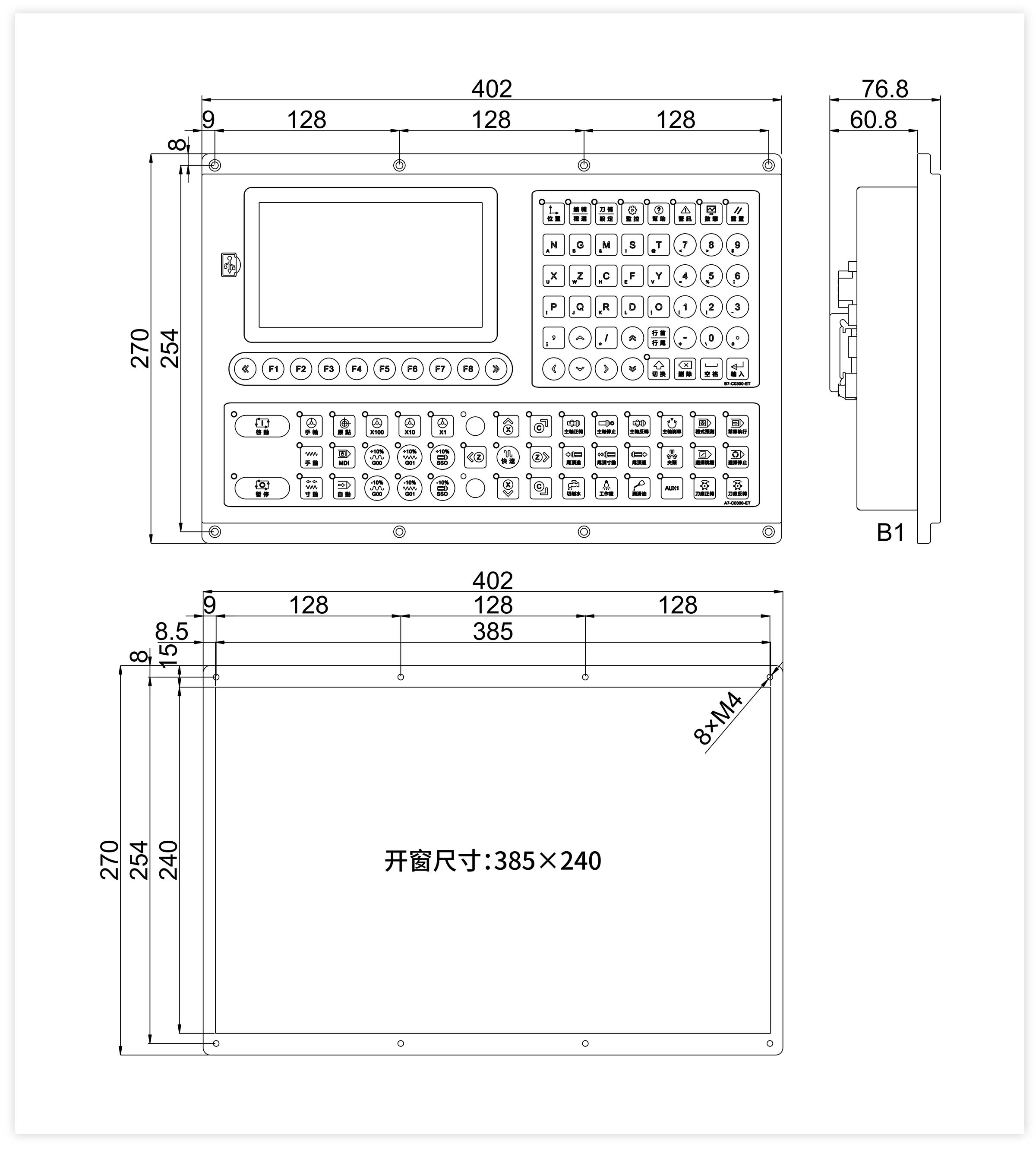

安裝方式 | 橫式(輔助版選配) | |
最大軸數(含主軸,選配) | 3(4) | |
最大通道數(選配) | 1(1) | |
單個通道最大聯動軸數 | 2 | |
單個通道最大主軸數量 | 1(2) | |
顯示屏尺寸 | 7寸 | |
應用場合(軸向分布) | 單通道:XZC/XZAC | |
DA/AD | 選配拓展 | |
操作系統 | RT Linux | |
內存 | 2GB | |
程式容量 | 8GB | |
預讀單節數 | 1000 Block/S | |
最大刀具補償組數 | 40組 | |
傳輸 | USB/RS485/LAN/WIFI | |
總線伺服 | EtherCAT | |
總線主軸 | 不支持 | |
標準I/O | 總線軸卡(含2個脈沖口):I24/O16 | |
最大拓展I/O | I32/O32 | |
IoT工業物聯網 | 支持 | |
絕對值功能 | 支持EtherCAT | |
程序功能 | 編程指令(G代碼) | 遵循國際規范 |
宏程序編程標準 | 支持(Macro B、Macro C) | |
背景編程 | 支持 | |
對話式智能 | 支持 | |
程序U盤傳輸 | 支持 | |
程序自動檢錯 | 支持 | |
程序鎖功能 | 限制程式編輯(選配) | |
同步軸 | 同主軸同時螺紋車削 | 不支持 |
雙通道主軸同步 | 不支持 | |
軸耦合/交換/混合 | 不支持 | |
機械手 | 機械手獨立通道控制 | 不支持 |
刀塔 | 伺服刀塔 | 不支持 |
系統軸控制刀塔 | 不支持 | |
高速高精 | 主軸(C)軸動態定位 | 無需停止切換模式 可直接執行定位(需搭配伺服主軸) |
車/攻牙快速退刀 | 支持 | |
單節間不停頓模式 | 支持 | |
全閉環控制功能 | 不支持 | |
補償功能 | 錐度補償 | 支持 |
反向間隙補償 | 支持 | |
圓弧尖角補償 | 支持 | |
雙向螺桿誤差補償 | 不支持 | |
前饋補償 | 不支持 | |
冷熱機溫度補償 | 不支持 | |
輔助功能 | 自定義開機畫面 | 支持 |
自定義M碼 | 支持 | |
自定義G碼 | 不支持 | |
總線軸與泛用軸混用 | 不支持 | |
IO重定義功能 | 支持 | |
傾斜軸加工 | 不支持 | |
傾斜平面加工 | 不支持 | |
DNC加工 | 不支持 | |
比例縮放 | 支持 | |
加減速類型 | 直線型(恒A)、S型(恒JERK) | |
刀具壽命管理 | 時間限制/次數限制 管理 | |
保護功能 | 安全門、硬極限、軟極限、夾頭未夾緊檢測、刀塔換刀檢測 | |
手輪預測 | 支持手輪預測/手輪回退功能 | |
手輪插斷 | 支持 | |
再啟動功能 | 程序斷點自動尋找再啟動、自定義再啟動 | |
多功能手輪 | 支持 | |
圖形模擬 | 程式執行前圖形預覽,程式執行中動態描圖 | |
權限管理 | 參數權限管理 | |
萬年歷鎖機 | 支持 | |
軸向負載監控 | 支持 | |
示波器功能 | 實時監控系統命令及伺服回授波形 | |
跟隨誤差檢測 | 支持 | |
主軸轉速到達檢測 | 支持 | |
數據備份 | 程式備份、參數備份、刀補備份 | |
切削功能 | 拋物線插補 | 支持 |
橢圓插補 | 支持 | |
圓柱插補 | 支持 | |
3維圓弧插補 | 不支持 | |

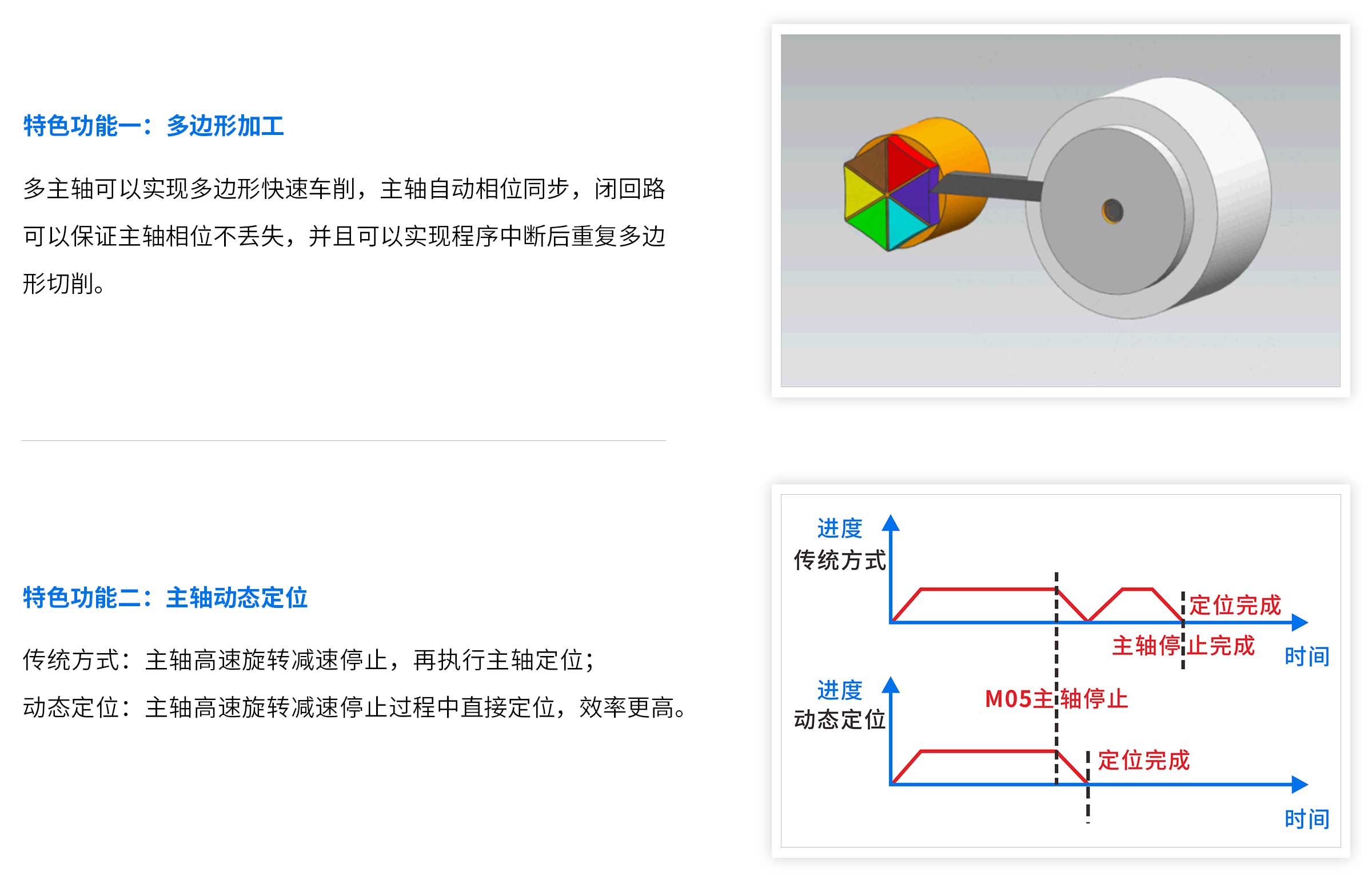

多邊形切削(飛刀) | 支持 | |
極坐標插補 | 支持 | |
攻牙 | G84/G88 | |
螺紋切削 | 支持螺紋循環車削,多頭螺紋、圓弧螺紋、斜螺紋、變距螺紋等車削 | |
斷屑車削 | 不支持 | |
可編程尾頂 | 可編程尾頂 | 不支持 |
