B系列15寸銑床數控系統(立式)
B0x-NX5A1V-M8
關注次數:次
商品類型:B0x-800M系列
名稱 | B0x-800M系列 | |
系列 | B0x-NX5A1V-M8 | |
系統規格 | 最大支持通道 | 8 |
最大軸數(單個通道) | 12 | |
最大聯動軸數(單個通道) | 6 | |
最大主軸數量 | 10 | |
最大擴展軸數 | 40 | |
顯示屏尺寸 | 15寸 | |
DA/AD | 選配 | |
操作系統 | RT Linux | |
內存 | 2GB | |
程式容量 | 8GB | |
預讀單節數 | 8000b/s | |
最小控制單位 | 0.00001mm | |
最大刀具補償組數 | 160組 | |
傳輸 | USB/RS485/LAN/WIFI | |
總線功能 | MECHATROLINK-Ⅲ/EtherCAT | |
絕對值功能 | 支持MⅢ、EtherCAT、MODBUS 485、SSI絕對值 | |
最大擴展I/O | 256點IO | |
IOT工業物聯網 | 支持 | |
程序功能 | 加工程式國際標準(G代碼) | 支持 |
宏程序編程標準 | Macro B/C | |
背景編程 | 支持 | |
對話式智能編程 | 支持 | |
程式U盤傳輸 | 支持 | |
程式自動檢錯 | 支持 | |
程序鎖功能 | 限制程式編程(選配) | |
復合功能 | 多通道功能 | (選配)16通道 |
背軸功能 | 支持 | |

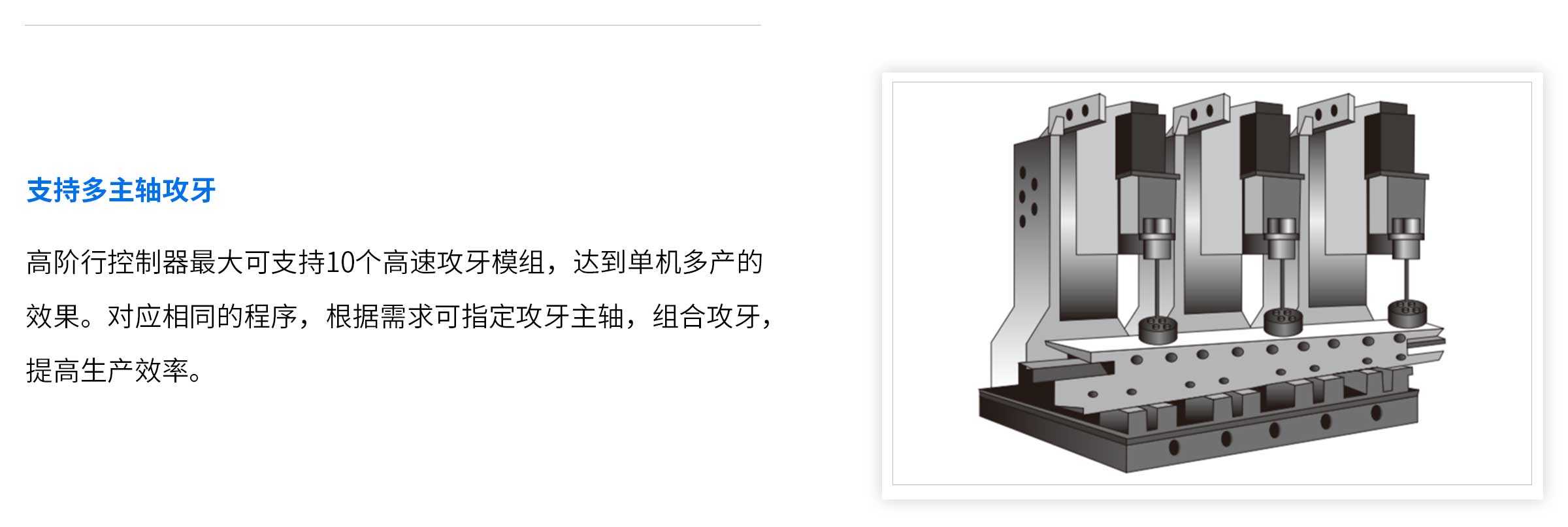

多主軸攻牙 | 最大支持10個主軸同時攻牙 | |
軸耦合/交換/混合功能 | 支持 | |
機械手獨立通道控制模塊 | (選配)使用G代碼規劃路徑 | |
高速高精 | 主軸(C)軸動態定位 | 無需停止切換,可直接執行定位(需伺服主軸) |
單節間不停頓模式 | 支持 | |
CONSTANT JERK控制 | 支持 | |
自動轉角控制 | 支持 | |
圓弧半徑速度限制 | 支持 | |
NURBS擬合 | 支持 | |
全閉環控制功能 | 速度控制全閉環、總線控制全閉環 | |
補償功能 | 錐度補償 | 支持 |
反向間隙補償 | 支持 | |
圓弧尖角補償 | 支持 | |
雙向螺桿誤差補償 | 支持 | |
前饋補償 | 支持 | |
傾斜平面 | 傾斜軸加工 | 支持 |

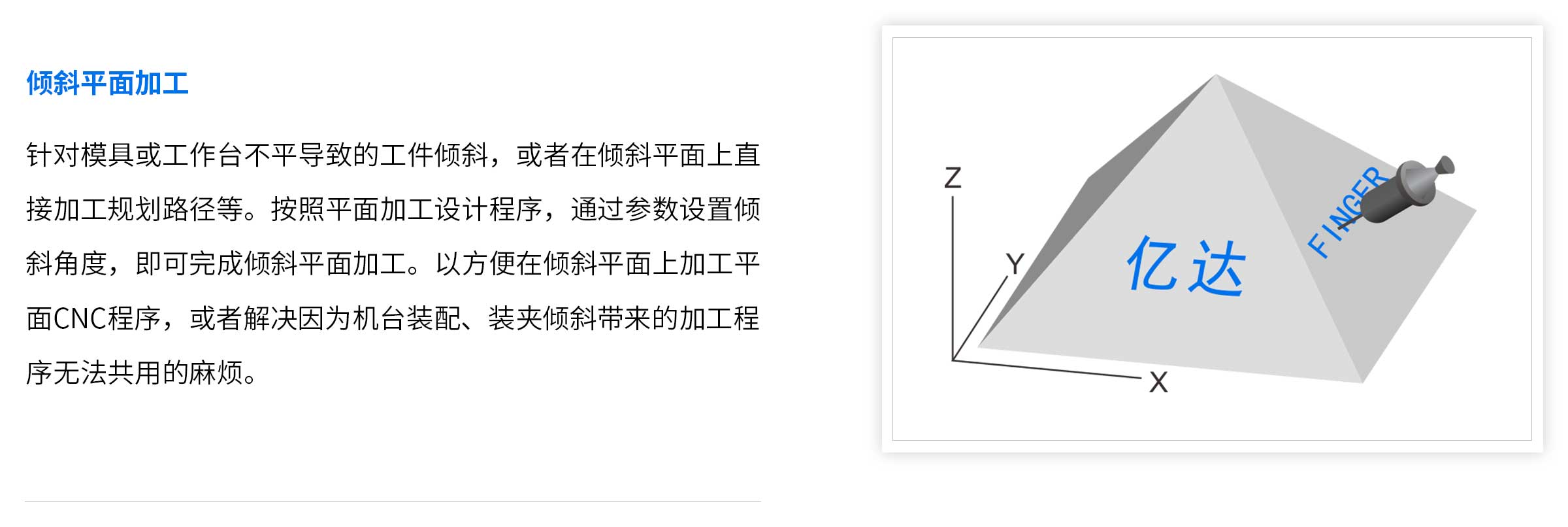

傾斜平面加工 | 支持 | |

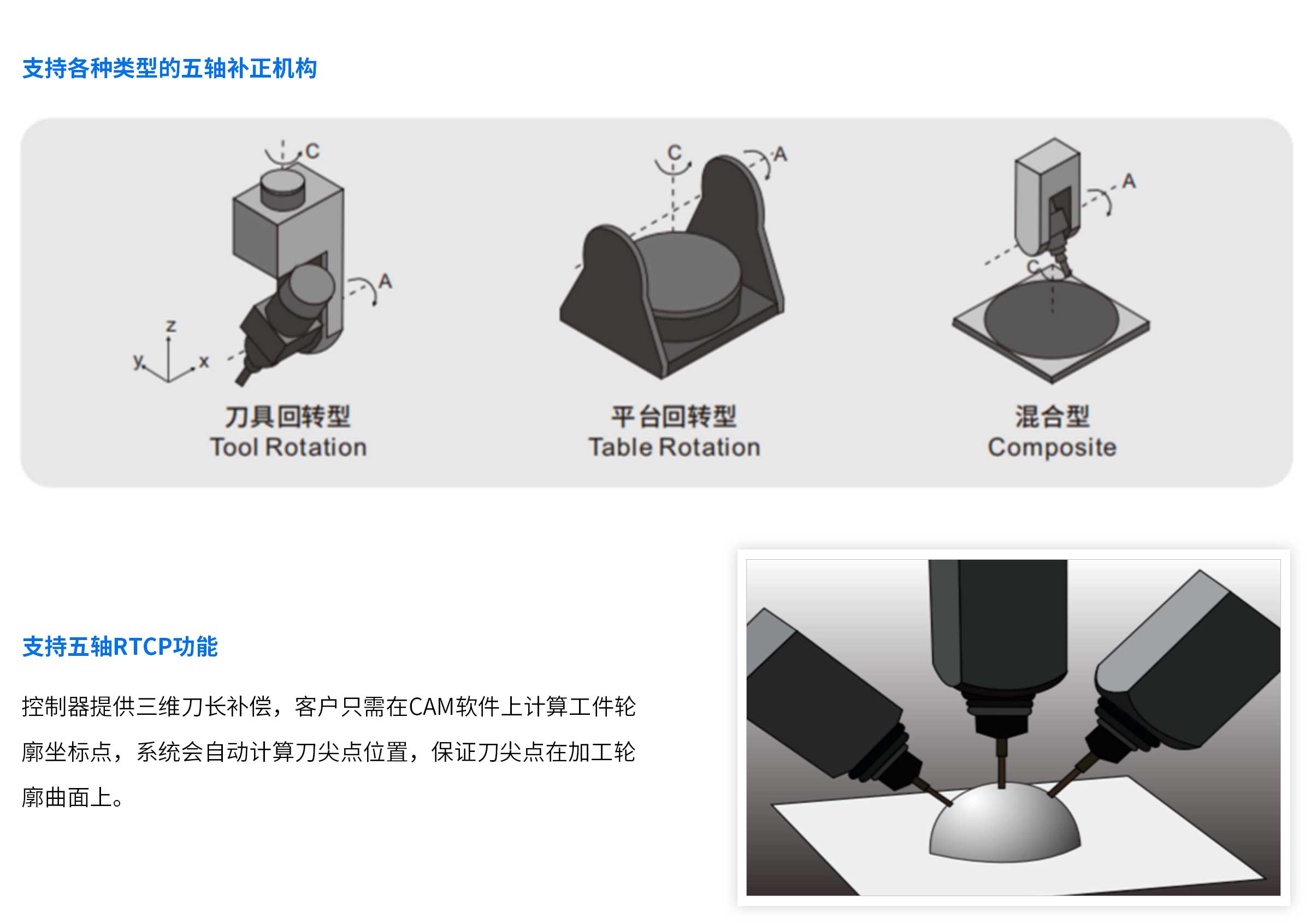

五軸功能 | 五軸刀尖點控制(RTCP) | 支持 |
平滑刀尖功能(Smooth TCP) | 支持 | |
輔助功能 | 自定義開機畫面 | 支持 |
自定義M碼 | 支持 | |
自定義G碼 | 支持 | |
總線軸與泛用軸共同控制 | 支持 | |
IO重定義功能 | 支持 | |
DNC加工 | 支持 | |
比例縮放 | 支持 | |
加減速類型 | 直線型(支持JERK)、S型、指數型 | |
刀具壽命管理 | 時間限制、次數限制管理 | |
保護功能 | 安全門、硬極限、軟極限、夾頭未夾緊檢測、刀庫換刀檢測 | |
手輪預測 | 手輪預測 、手輪回退功能 | |
手輪插斷 | 支持 | |
攻牙快速退刀 | 支持 | |
再啟動功能 | 程序斷點自動尋找再啟動、自定義啟動 | |
多功能手輪 | 支持 | |
圖形模擬 | 程式執行前圖形預覽,程序執行中動態描圖 | |
權限管理 | 參數權限管理 | |
萬年歷鎖機 | 支持 | |
軸向負載監控 | 支持 | |
示波器功能 | 實時監控系統命令及伺服回授脈沖波形 | |
跟隨誤差檢測 | 支持 | |
主軸轉速到達檢測 | 支持 | |

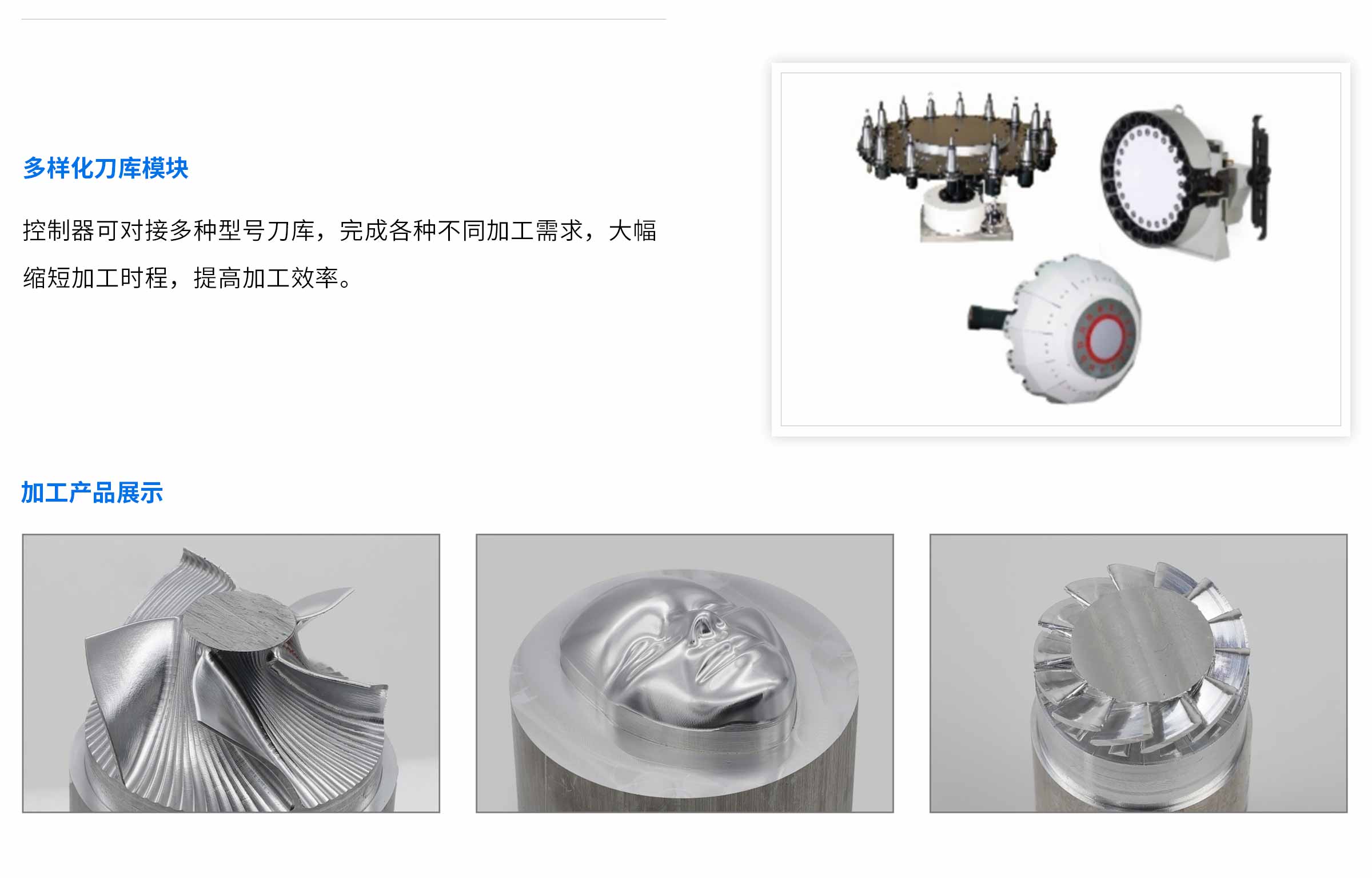

多樣化刀庫 | 圓盤刀庫、斗笠式刀庫、客制化刀庫 | |

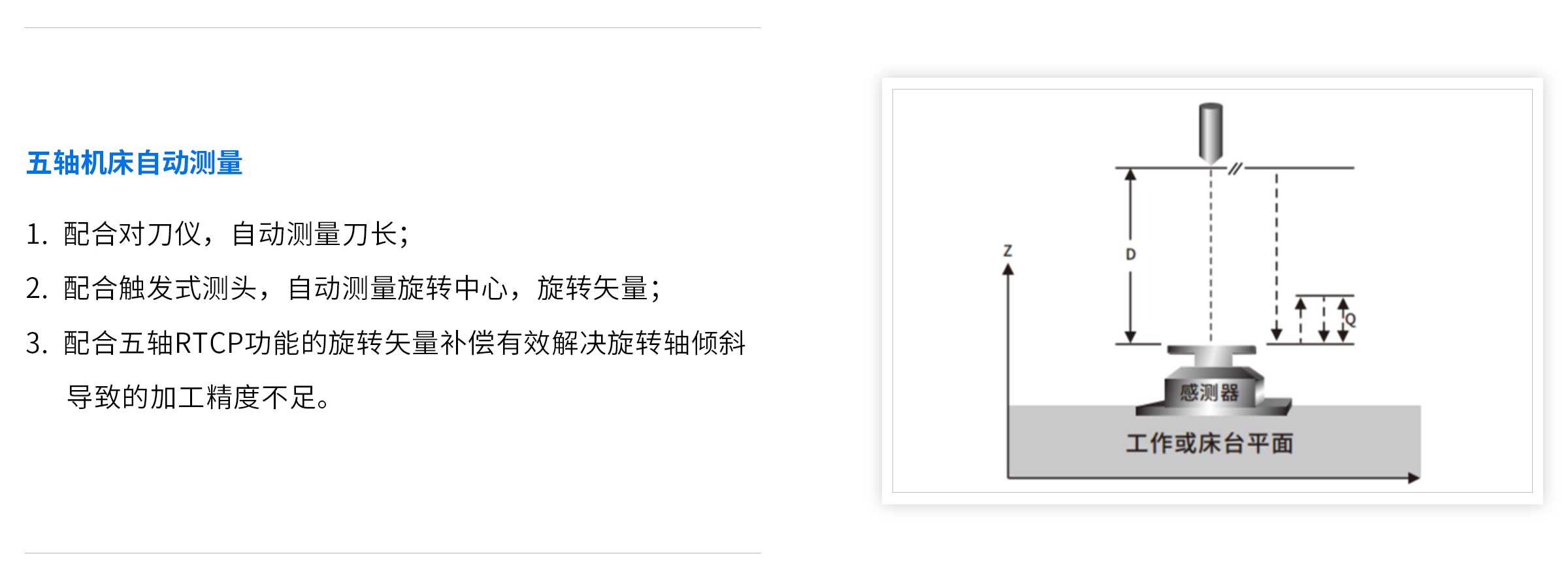

自動對刀 | 支持 | |
數據備份 | 程式備份、參數備份、刀補備份 | |
G碼指令 | 高精軌跡控制模式 | 支持 |
路徑平滑模式 | 支持 | |
NURBS曲線插補 | 支持 | |
螺牙切削 | 支持 | |
刀具偏置 | 支持 | |
高速啄式鉆孔循環 | 支持 | |
左手攻牙循環 | 支持 | |
精細搪孔循環 | 支持 | |
鉆孔循環 | 支持 | |
孔底暫停鉆孔循環 | 支持 | |
啄式鉆孔循環 | 支持 | |
攻牙循環 | 支持 | |
鉆孔循環 | 支持 | |
高速鉆孔循環 | 支持 | |
半自動精細搪孔循環 | 支持 | |
孔底暫停搪孔循環 | 支持 | |
多組高速高精參數 | 支持 |
