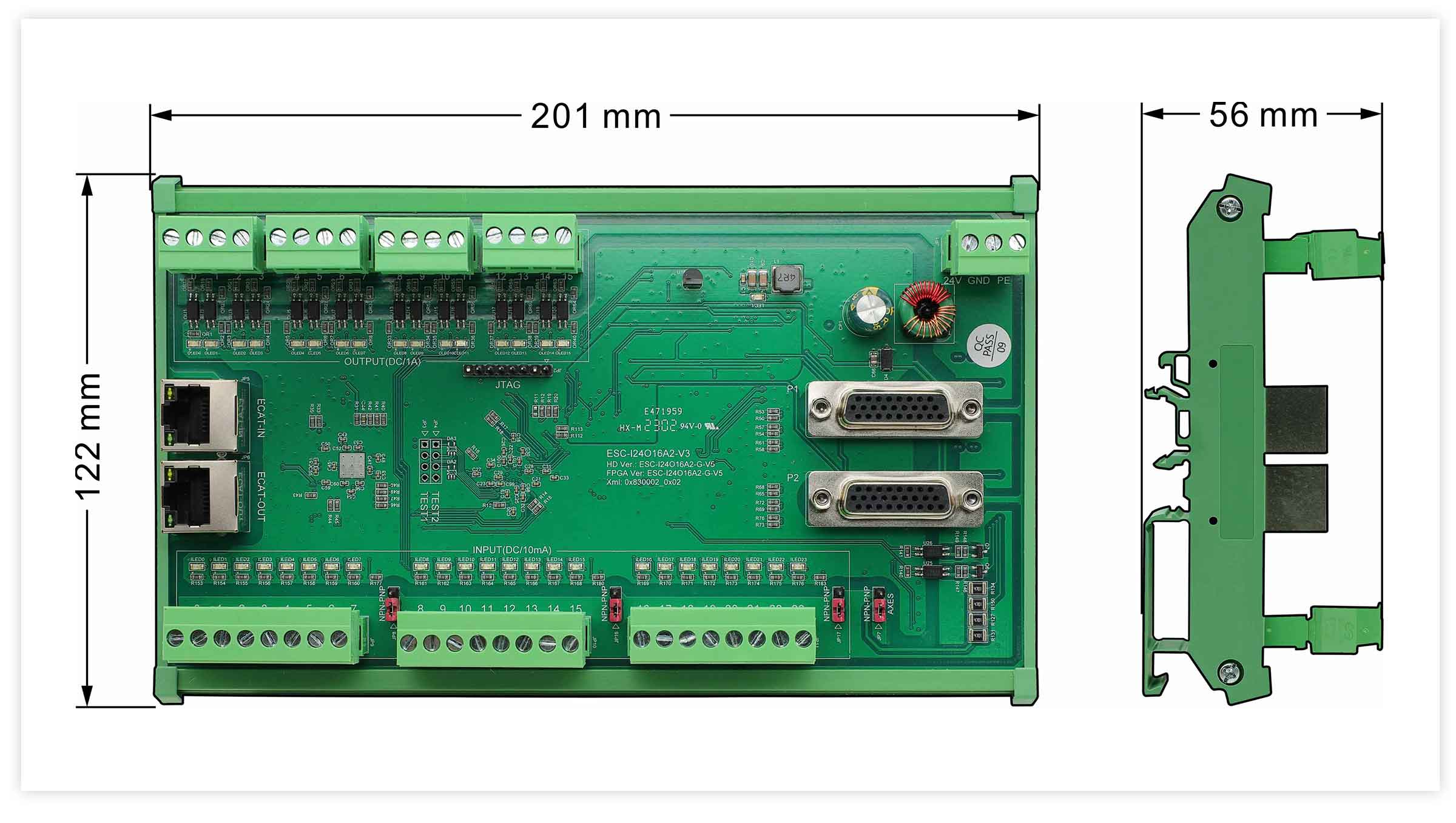

EtherCAT 24點輸入/16點輸出(晶體管)/2軸控制 IO運動模塊
ESC-I24O16A2-V3
關注次數:次
商品類型:EtherCAT模塊
關注次數:次
商品類型:EtherCAT模塊
1、DC24V 電源輸入(5.08 PITCH)
2、提供電源反接保護
3、24 INPUT
1)2線輸入型INPUT,最大提供10mA電流驅動
2)3線輸入型INPUT,電流由外部電源提供
3)提供單點ESD保護
4、16 OUTPUT
1)FET輸出
2)提供單點最大1A持續輸出
3)支持電感型負載
5、2軸泛用型軸向控制
1)差動脈沖控制(最高4MHz)
2)模擬量速度閉回路控制(12 BIT -10V~+10V)
3)差動編碼器反饋輸入(最高4MHz)
4)12 BIT -10V~+10V DAC輸出
5)12 BIT -10V~+10V ADC輸入
A. 2 INPUT
1)2線輸入型INPUT,最大提供10mA電流驅動
2)3線輸入型INPUT,電流由外部電源提供
3)提供單點ESD保護
B. 2 OUTPUT
1)FET輸出
2)提供單點最大400mA持續輸出
3)支持電感型負載
6、支持DC時鐘同步
7、支持Repeat
8、EFT測試:耦合4500V 電源3500V (Repeat 2 times)
9、可拆卸式歐規5.08 PITCH接線端子
10、INPUT(8PIN)/OUTPUT(4PIN) 防呆設計
