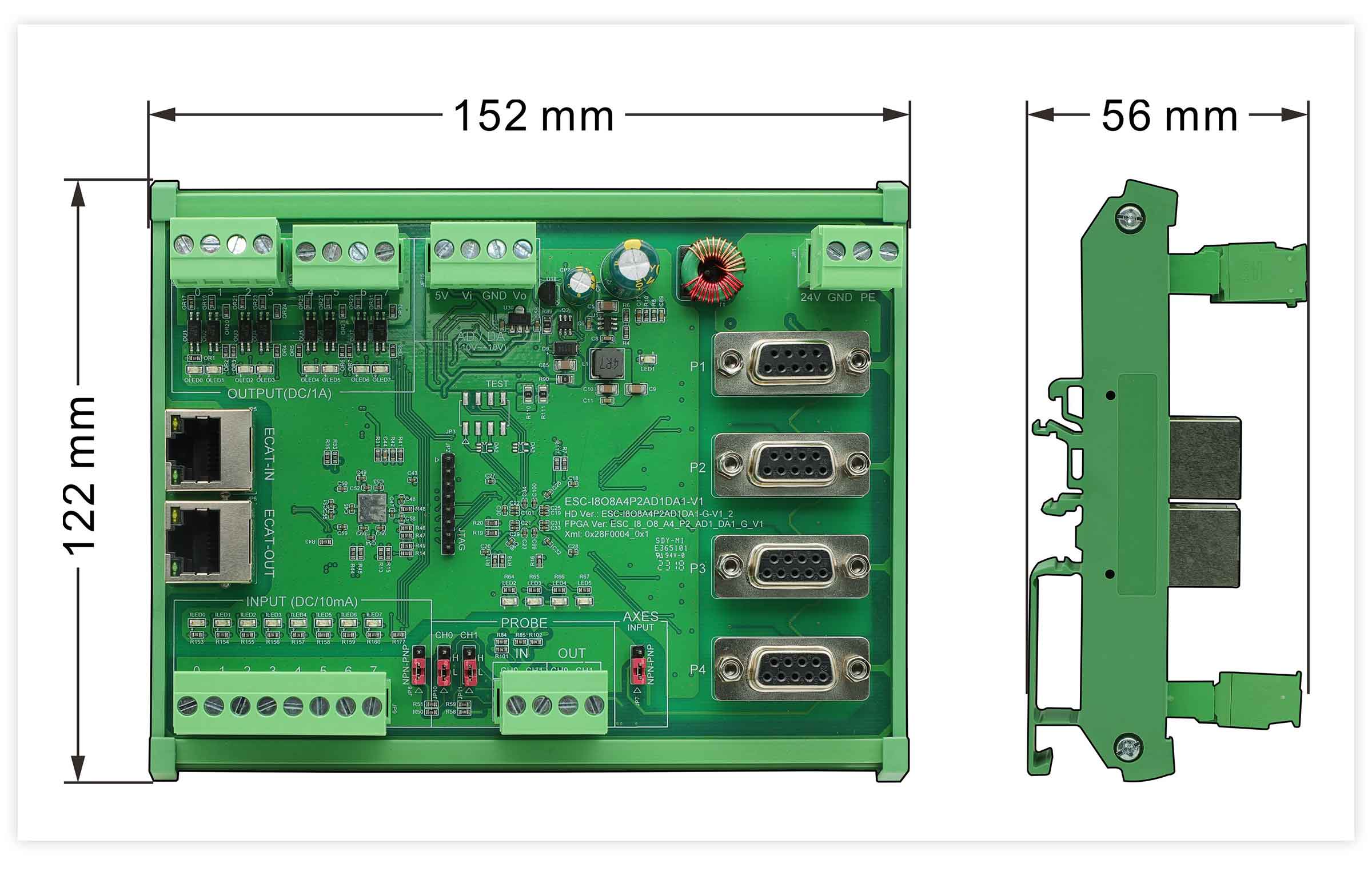

EtherCAT 多功能IO模塊(8輸入/8輸出/4軸/2探針/1 模擬量輸入/1 模擬量輸出)
ESC-I8O8A4P2AD1DA1-V1
關注次數:次
商品類型:EtherCAT模塊
關注次數:次
商品類型:EtherCAT模塊
1、DC24V 電源輸入(5.08 PITCH)
2、提供電源反接保護
3、8 INPUT
1)2線輸入型INPUT,最大提供5mA電流驅動
2)3線輸入型INPUT,電流由外部電源提供
3)提供單點ESD保護
4、8 OUTPUT
1)FET輸出
2)提供單點最大1A持續輸出
3)支持電感型負載
5、4軸簡易泛用型軸向控制
A.軸向控制
1)差動脈沖控制(最高4MHz,AB PHASE,P+D,正負脈沖可選)
B.1 INPUT
1)2線輸入型INPUT,最大提供5mA電流驅動
2)3線輸入型INPUT,電流由外部電源提供
3)提供單點ESD保護
C.1 OUTPUT
1)FET輸出
2)提供單點最大200mA持續輸出
3)支持電感型負載
D.2路探針
每路探針輸入阻抗1M和5M可選
E.1 通道ADC
12 BIT -10V~+10V DAC輸出
F.1 通道DAC
12 BIT -10V~+10V DAC輸出
6、支持DC時鐘同步
7、支持Repeat
8、EFT測試:耦合4500V 電源3500V (Repeat 2 times)
9、可拆卸式歐規5.08 PITCH接線端子
10、INPUT(8PIN)/OUTPUT(4PIN) 防呆設計
