簡介
在工業4.0的智能制造的浪潮下,設備制造廠家以及生產工廠需要一套信息化的系統,F(xiàn)inger物聯網助力工業生產自動化提供數據聯網采集的完整方案。設備可連接到Finger iLink數字網關,實現大量設備的數據采集存儲,為您提供高效穩定及時的數據。
Finger iLink是一種專門為工業現場而設計嵌入式網關,具有高可靠性、穩定、強大算力的功能。
同時提供可視化HMI界面,應對客戶不同的界面需求。

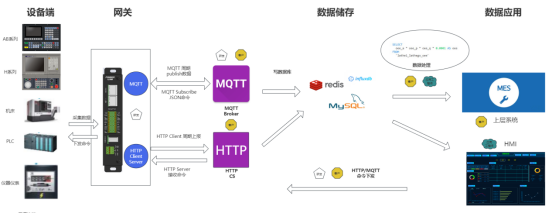

物聯網框架圖
設備端
采集協議:
1、Modbus協議:支持標準的Modbus TCP、RTU、ASCII協議采集。
2、OPCUA
3、PLC西門S7系列
4、GE 以太網RSTP協議
5、B系列控制器
客戶只需了解相應協議的數據采集地址,定義好命令,并在軟件統一配置即可。
優點:支持多種協議采集,采集點數高達2萬個點。
缺點:當設備數量少時,無法充分利用硬件資源。
采集轉發:
通過MQTT、HTTP 標準協議將數據上報。
①內置MQTT/HTTP服務可配置默認數據寫入數據庫類型以及數據表。
客戶只需清楚對應數據庫/表的字段說明即可。
②轉發協議只選擇周期上報數據,由客戶自主對數據進行處理寫入數據庫。
優點:無需了解設備端協議,統一數據轉發上報。
缺點:轉發協議數量少,客戶不支持該協議需要另行開發。
數據存儲:
MQTT / HTTP Server
上傳的數據寫入數據庫。
上層應用可下發命令到網關,由網關處理命令。
①提供命令接口規范
客戶自行定義設備命令。
根據接口規范對設備進行修改數據,上傳文件等操作。
②命令列表:
網關對時、重啟網關、修改設備端變量值、上傳/下載文件等。
優點:抽象統一命令格式,無須單獨了解設備操作。
數據應用:
上層系統:通過對數據庫的數據進行處理,在界面上顯示。
①應用工程師可使用HMI設計物聯網畫面,關聯數據庫進行數據顯示。
需了解數據庫的增刪查改語法。
②客戶也可自主開發物聯網界面實現數據可視化,對接MES等上層系統。
優點:數據源統一從數據庫中獲取,方便做數據處理顯示。
應用場景
1、數控機床行業
目前遇到的問題

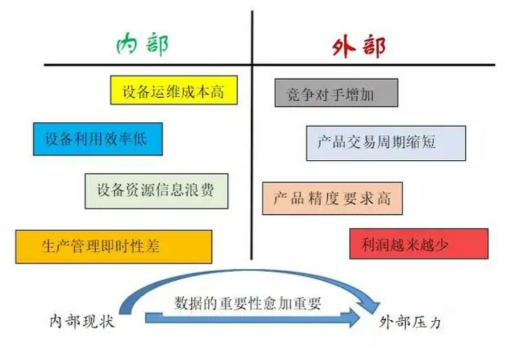

在工業4.0和中國制造2025背景下,工業制造企業對數據的廣泛獲取和有效利用變得愈加迫切重要。而數控機床作為工業母機,進行數字化轉型已刻不容緩。
“數據”已成為這個時代最寶貴的“礦產資源”,是制造企業“運籌帷幄、決勝千里”不可或缺的一部分。
2、應用場景介紹
①收集數據
Finger iLink 作為IOT數字網關,通過基于各種數控系統的通訊協議,快速實現與數控機床的通訊連接,實時采集CNC所有的核心數據、實時在線監測設備的數據。
②利用數據
Finger iLink能夠?qū)⒏鞣N核心數據進行存儲和轉發。包括設備狀態、設備運行數據、設備故障信息、設備生產數據、設備能耗數據等。

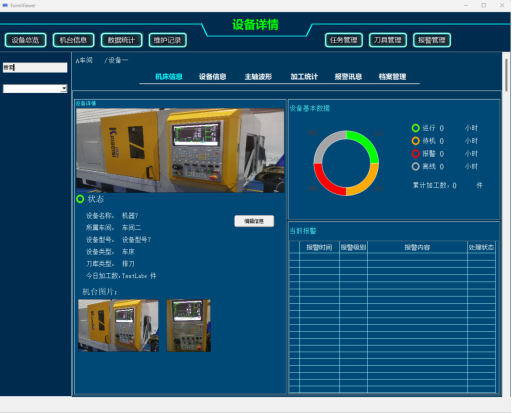

可把工廠內所有數控機床的狀態匯總、產量匯總、用電量匯總以及設備稼動率分析等詳細數據通過HMI可視化看板呈現出來,使得數據透明化,為公司的發展決策提供有力依據。
③可追溯數據
Finger iLink能夠?qū)⒏鞣N核心數據進行存儲和轉發。包括設備狀態、設備運行數據、設備故障信息、設備生產數據、設備能耗數據等。
3、使用流程
場景描述:
目前需要采集10臺B系列控制器以及2臺西門子S7 400PLC,使用數字網關進行數據采集轉發,
并將數據寫入MYSQL數據庫,最終在上層系統顯示。
①硬件連接
1、所有控制器以及西門子PLC使用網線連接交換機。
備注:
網關一個網口與交換機相連,使得設備與網關處于同一個網段內。
硬件名稱 | 數量 | 備注 |
控制器 | 10 | |
西門子PLC | 2 | |
網線 | 13 | |
16口交換機 | 1 | |
數字網關B10 | 1 |

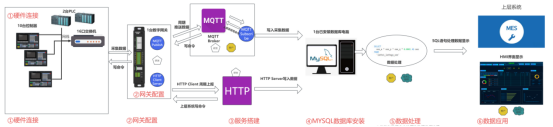

硬件設備數量示意圖
②網關配置
1、確認規劃好設備端需要采集數據地址、命令。
并使用網關配套的Gateway iLink網關軟件開發系統進行配置。
選擇相應采集驅動程序:
控制器可選擇網關控制器采集驅動。
S7 400PLC選擇西門子S7系列驅動。
2、配置轉發協議
選擇MQTT轉發協議驅動。
配置相應MQTT連接信息,指定周期推送頻率等。
設備端點表映射MQTT轉發點表配置。
3、配置MYSQL數據庫
數據庫IP、端口、用戶密碼、指定保存數據庫名稱。
③服務搭建
1、選擇MQTT/HTTP服務
使用網關默認MYSQL寫入方式
配置數據庫連接信息。
了解數據庫表結構字段含義即可。
備注:
客戶自主開發程序接收上傳數據進行存儲。
自主規劃創建數據庫表以及存儲方式。
④MYSQL數據庫安裝
1、確定數據庫寫入方式
使用網關默認MYSQL寫入方式
配置數據庫連接信息。
了解數據庫表結構字段含義即可。
備注:
客戶自主開發程序接收上傳數據進行存儲。
自主規劃創建數據庫表以及存儲方式。
⑤數據處理
1、將存在數據庫中的原始數據進行處理。

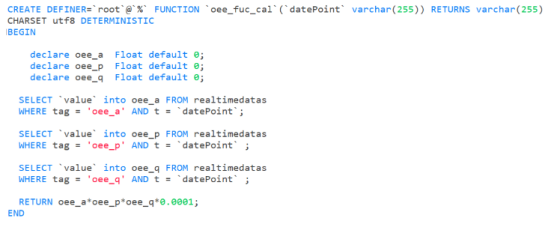

示例計算 OEE
從歷史數據表中查詢可用率、表現指數、質量指數。
做乘法計算。
⑥數據應用
1、使用HMI軟件進行界面開發。
拖拽物聯網插件,并關聯數據庫,進行數據可視化。
導出數據報表
2、客戶自主開發程序可視化界面。
