前言
針對高性價比,中低算量的視覺應用,我們采用運動控制與機器視覺一體化解決方案。該方案利用B系列控制器多核高算力的硬件架構以及分布式軟件部署技術,集成機器視覺算法,在控制器內部完成機器視覺計算并與運動控制進行內部數據交互。從而提高數據流轉效率,讓視覺檢測部署更方便,成本更低,性能也得到保證。

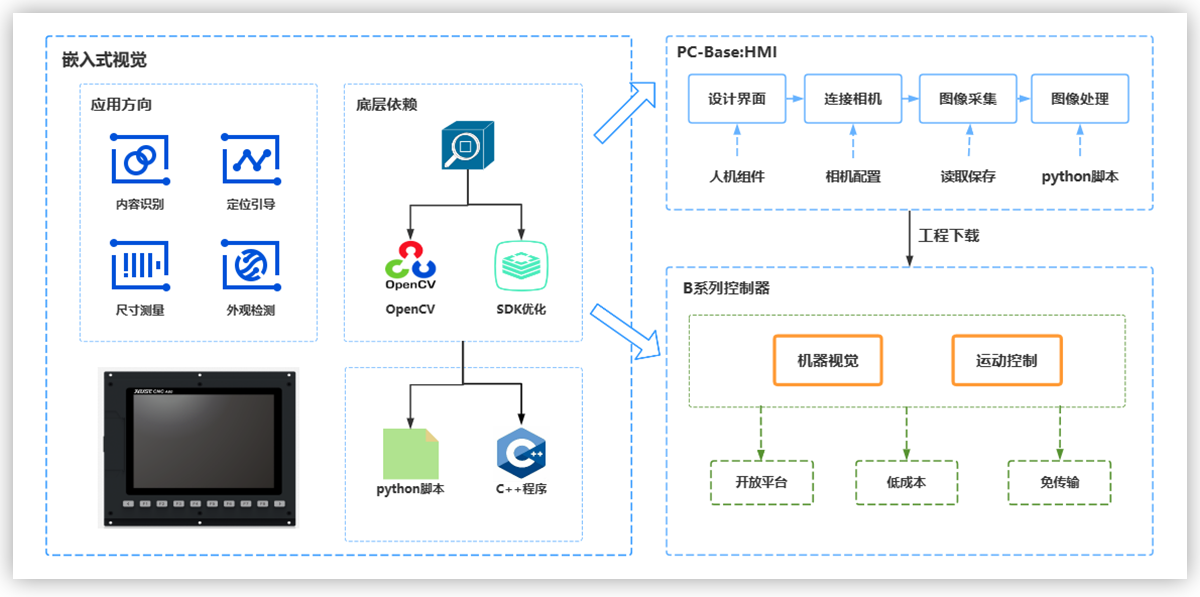

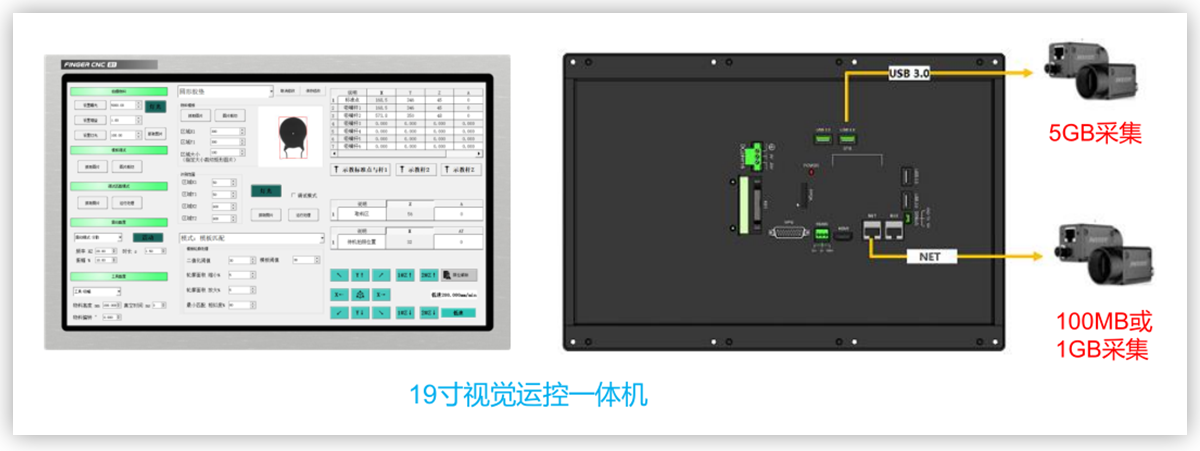

視覺運控一體機的基本架構
視覺運控一體機中嵌入了開源OpenCV和自主研發的視覺處理SDK。一方面,用戶可以在控制器上使用開源OpenCV自由搭建視覺處理程序,通過控制器同時操作直連相機、處理圖像和運動控制,以實現視覺運算以及運動控制一體化方案。
使用視覺+運控一體方案,用控制器內部的視覺模塊和運動控制器模塊橋接數據,免去了控制器和外部視覺系統建立通訊和數據傳輸?shù)臅r(shí)間,不但大大簡化了部署成本,也節約了視覺控制溝通的時效性,大幅度提高了整體加工效率,也簡化了不同類型產品服務分離的麻煩,讓客戶實現技術一體化帶來的價值體驗。
另一方面,為了優化視覺處理性能,下一代視覺運控一體控制器,還會集成高性能視覺SDK,用戶可以更加高效、安全地進行更為復雜的視覺處理。
視覺開發流程

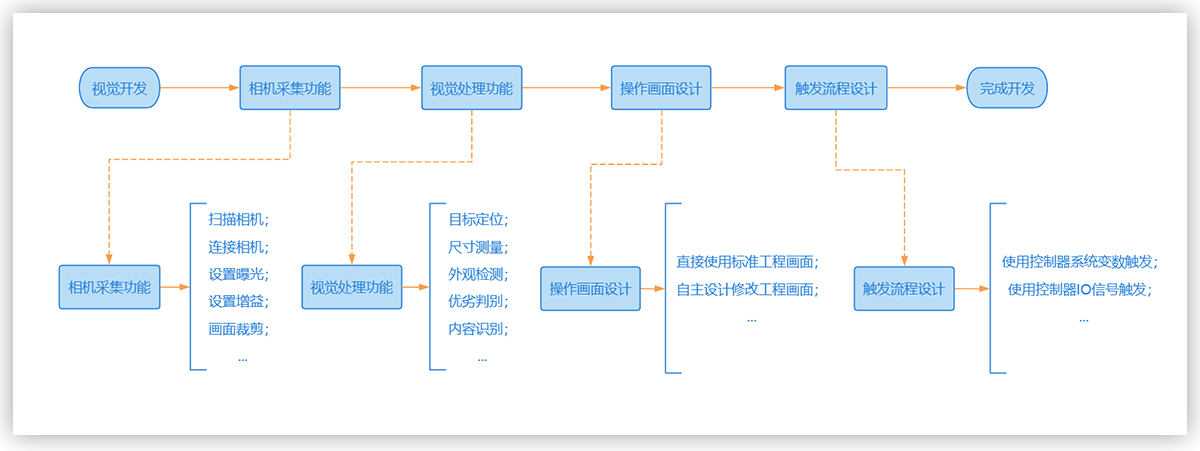

當涉及到開發新產品或項目時,一個簡單好用的可視化開發流程是確保成功的關鍵。下面是一個典型的開發流程示例:
在視覺運控一體機的畫面上,我們可以設計插入視覺的畫面和功能。通過使用HMI調用視覺相關的用戶接口和模塊,可以在運動控制的流程中接入視覺的處理流程,客戶無需再額外添加PC做視覺采集和計算,可以直接在視覺運控一體機上使用需要的視覺功能。如下圖:
HMI調用視覺接口示例
我們可以提供一些已經開發好的標準的畫面工程,客戶可以直接使用標準畫面工程進行人機交互操作,也可以根據需要自定義更適合自己的視覺運控畫面。如下圖是標準畫面工程中的相機控制畫面:

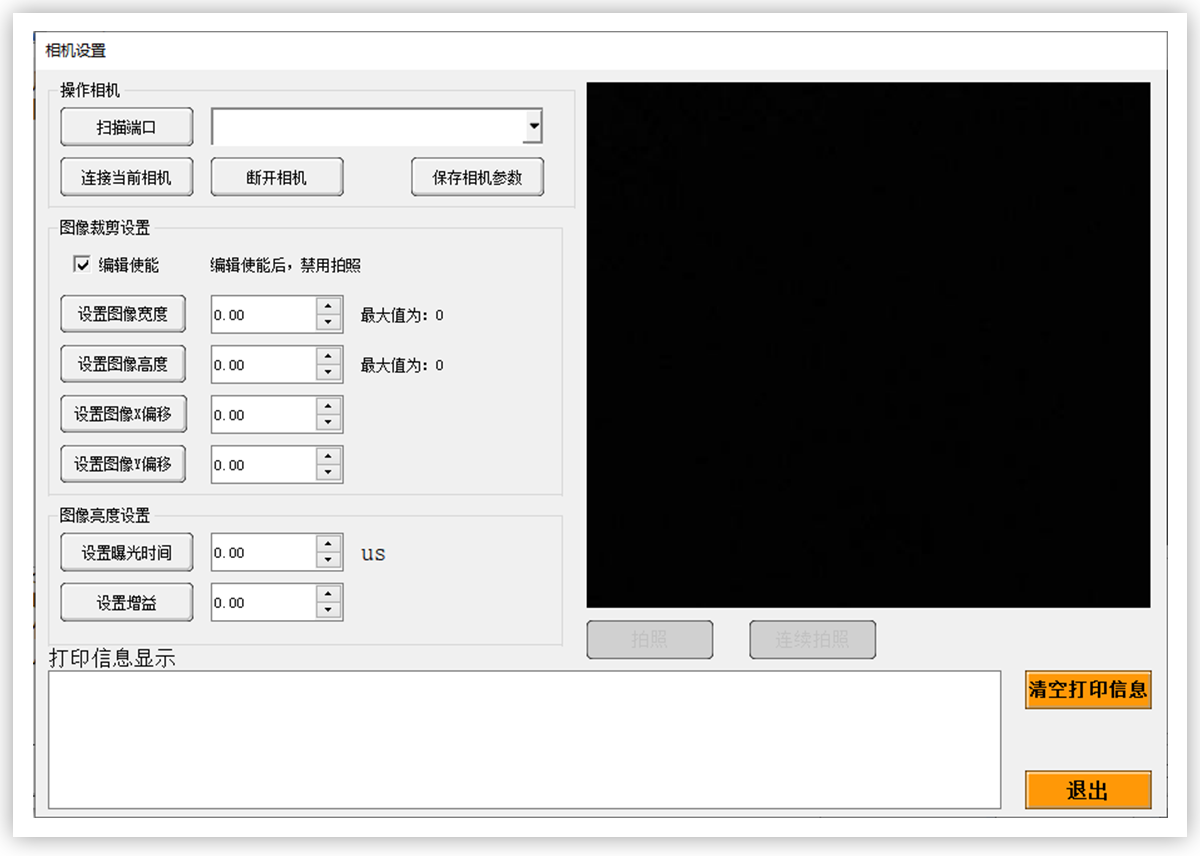

相機控制標準畫面
應用案例介紹
案例一:
l 項目名稱:視覺運控一體自動分揀機
l 項目概況:在“十面值”和“五面值”的混合料盤中進行自動分揀;在混合料盤中識別物料的類型和位置,拾取到各自的料盤并且按照指定的位置擺放整齊。需要排除物料被遮擋覆蓋的情況,避免拾取時對其它物料進行干涉或則拾取失敗。
l 檢測過程:提前設定好兩種物料的模板,在控制流程中添加相機采集和處理的觸發信號,完成混合物料的分揀動作。當混合料盤中無物料時,報警暫停。
相機下的混合料盤圖像

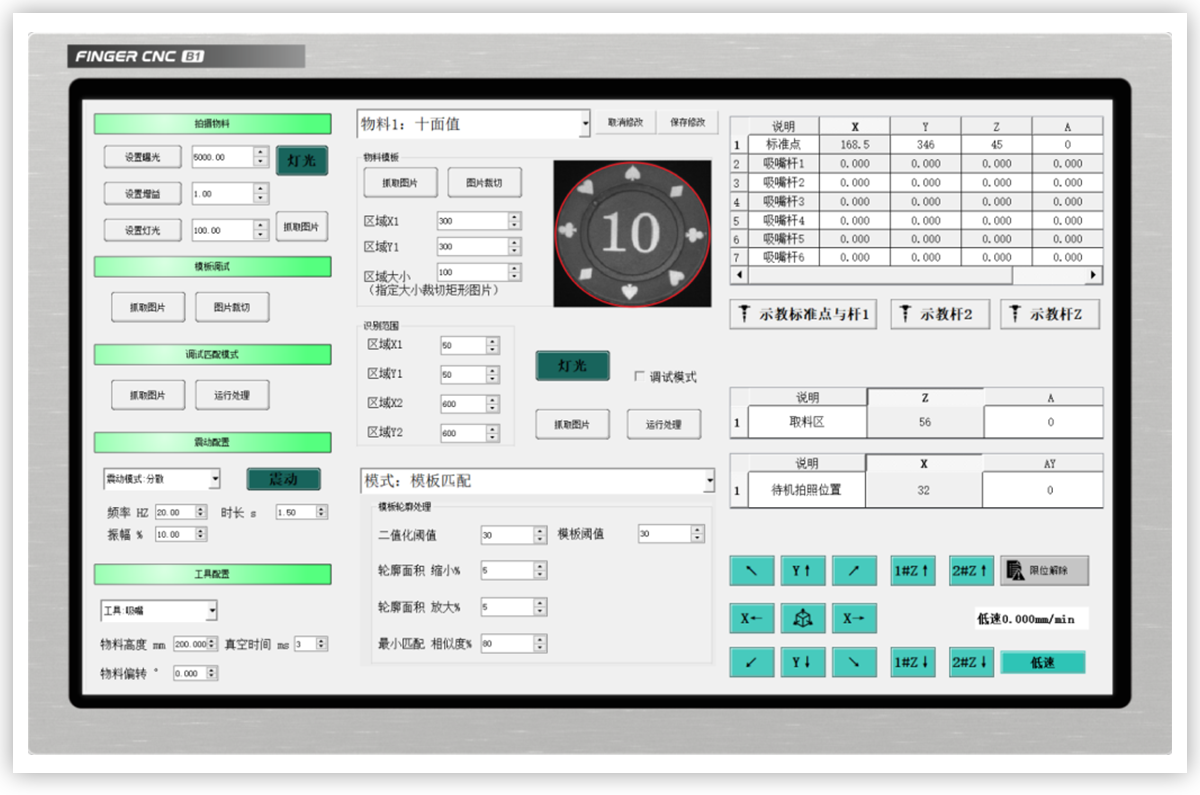

視覺運控一體自動分揀機控制器畫面

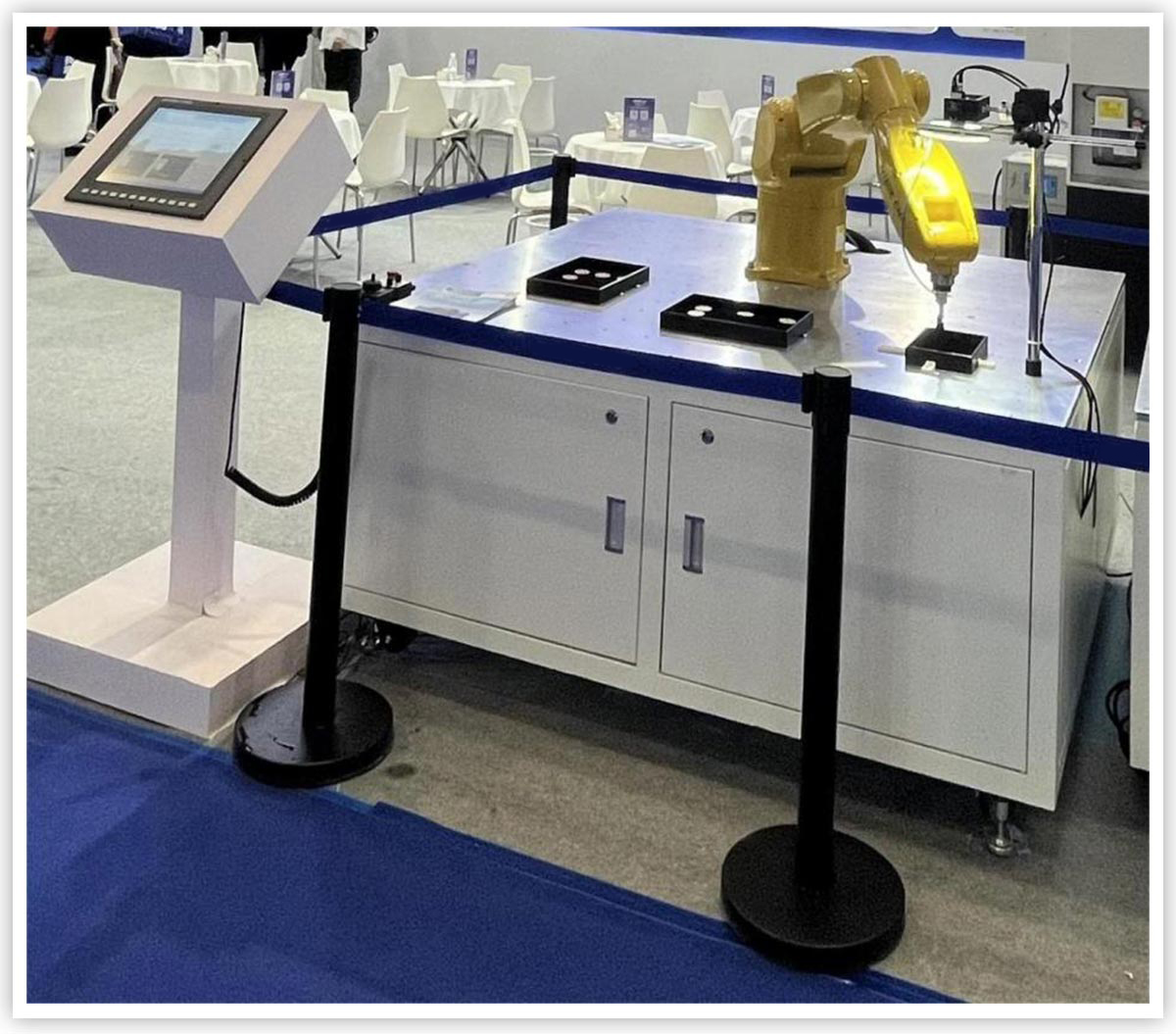

視覺運控一體自動分揀機實物展示
案例二:
l 項目名稱:卡箍不良品檢測
l 項目概況:客戶在生產制作卡箍時,發現偶爾會出現不良品,無法保證成品的良率和質量。需要機器視覺對成品進行檢測判斷,把不良品自動篩選出來,提高檢測后的成品的良率和質量。
l 檢測過程:抓取能區分出良品與不良品的特征,提前設置良品與不良品的特征值范圍,即可完成不良品的檢測,并且可以控制機臺進行拋料。

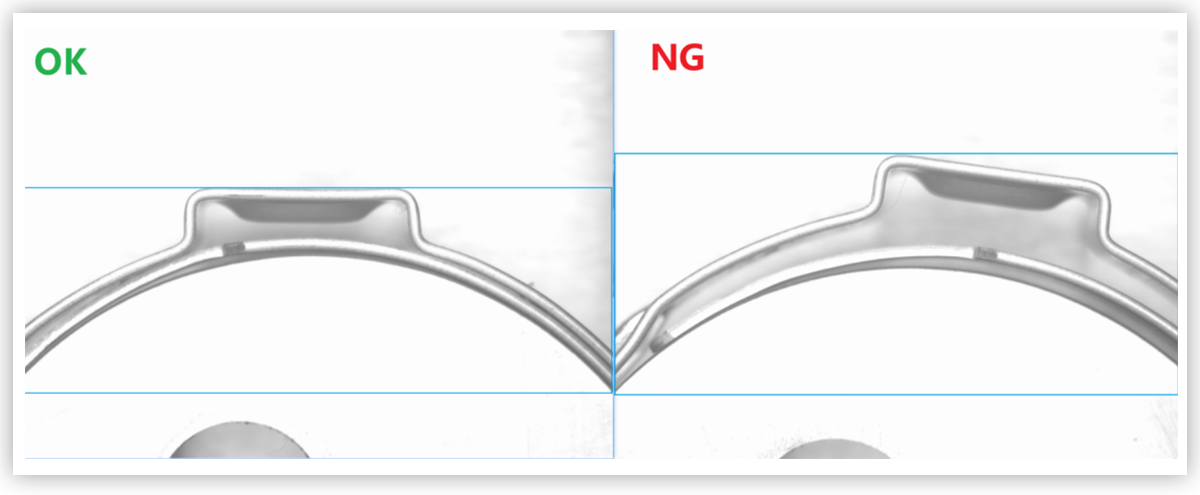

不良品檢測

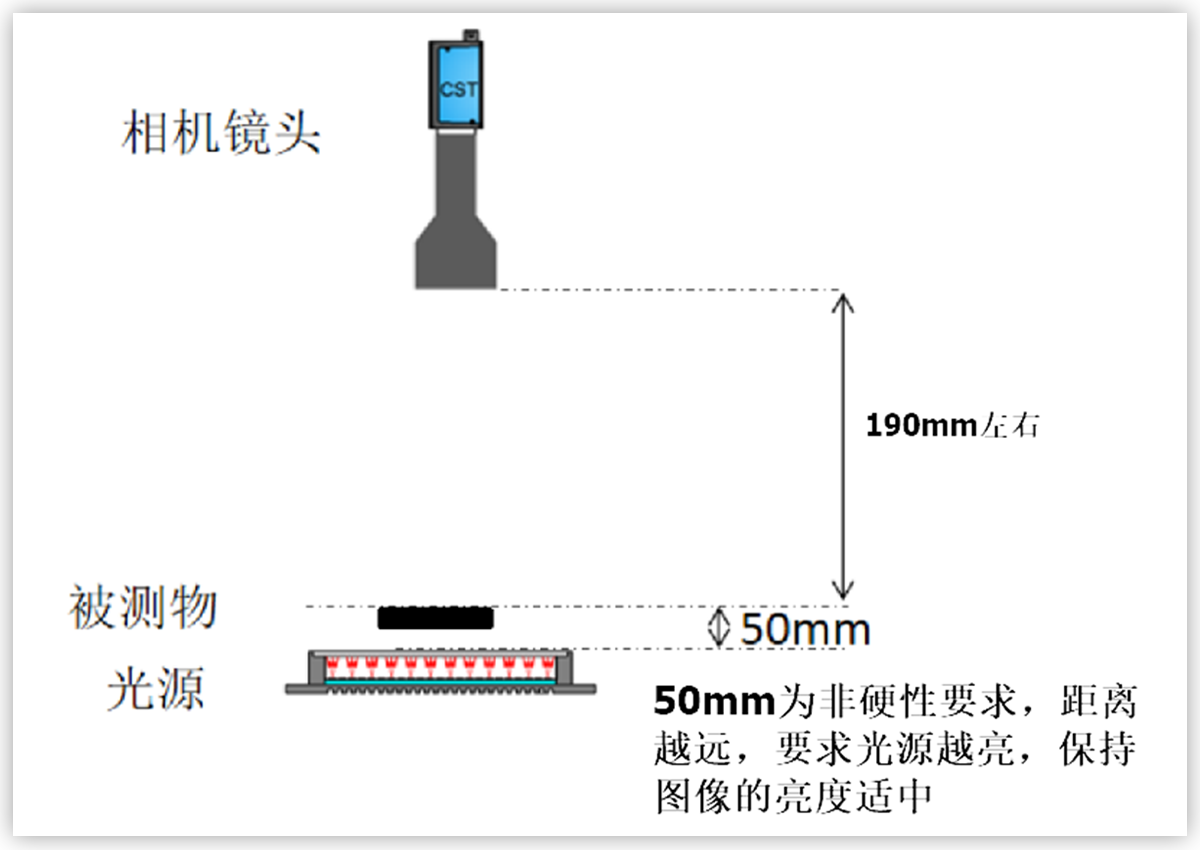

光學方案展示
案例三:
l 項目名稱:車床工件尺寸檢測
l 尺寸測量精度:0.02mm
l 項目概況:車床工件需要對加工后的成品的尺寸進行在線檢測,判斷成品是否符合制造公差,篩選出不良品進行自動刀具補償以及崩刀預警或者刀具壽命管理。該項目測量的位置為工件的側面弧度半徑,使用視覺進行非接觸性測量會更快,更精準。并且可以通過尺寸檢測的數據對加工的參數進行刀補,進一步提高生產良品的質量。
l 檢測過程:相機連接控制器,從工件的側面進行打光拍照,控制器內置圓弧檢測算法,只需要在檢測前設置好檢測的范圍和參數,即可完成工件的側面圓弧的半徑計算,并把結果輸送給加工程序。

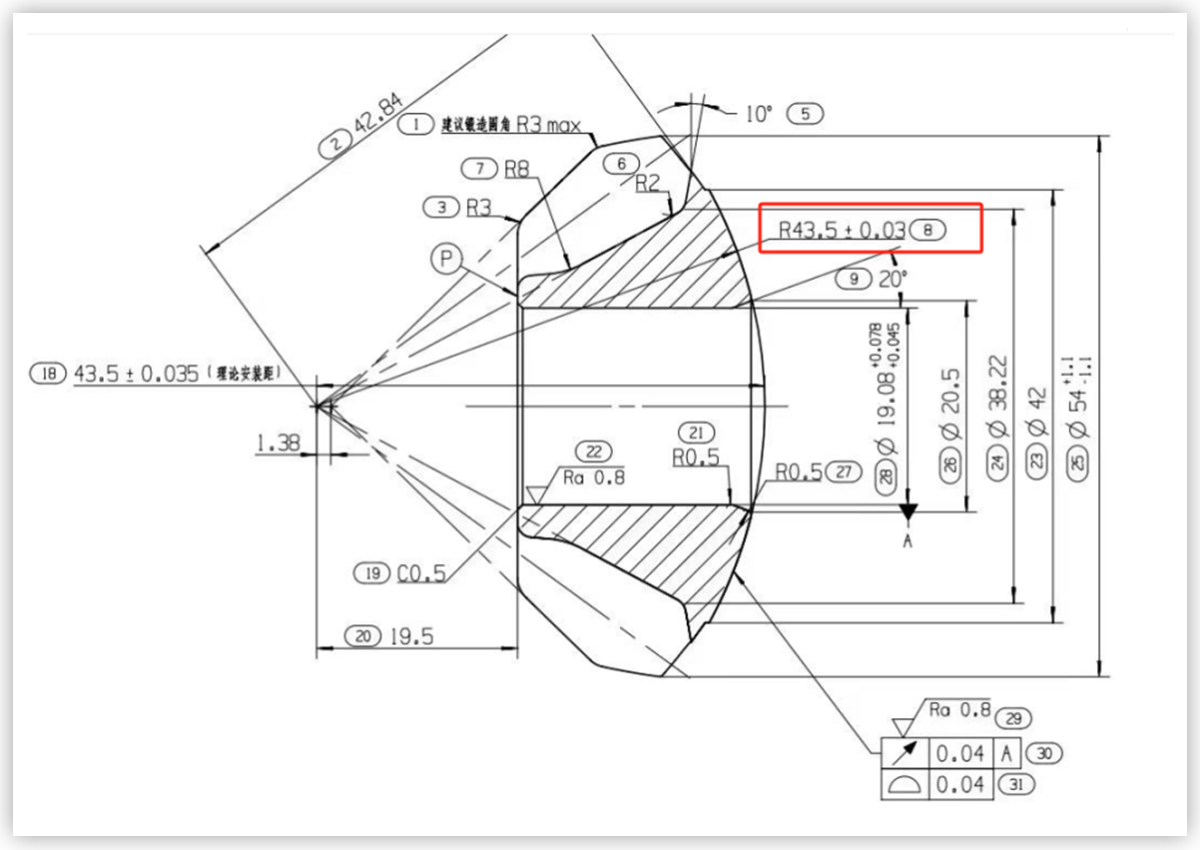

車床工件CAD圖

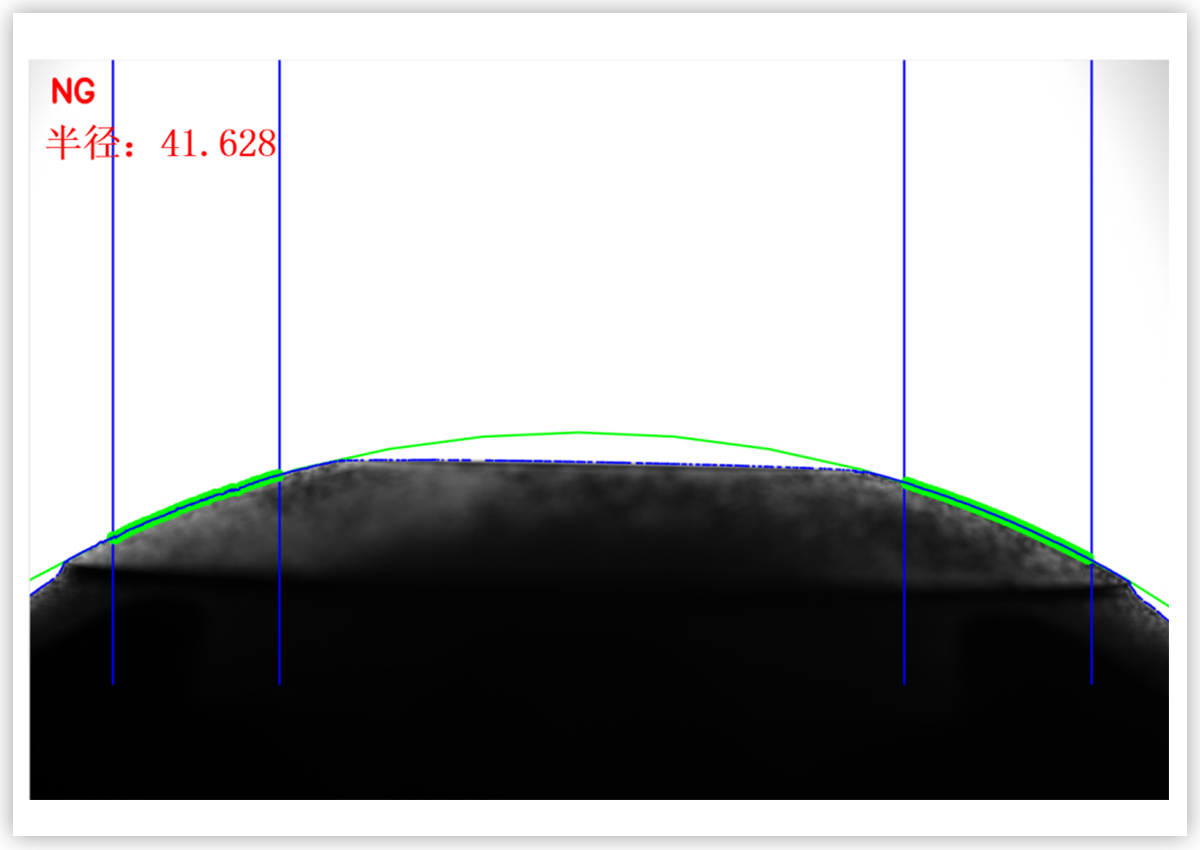

車床工件尺寸測量效果圖

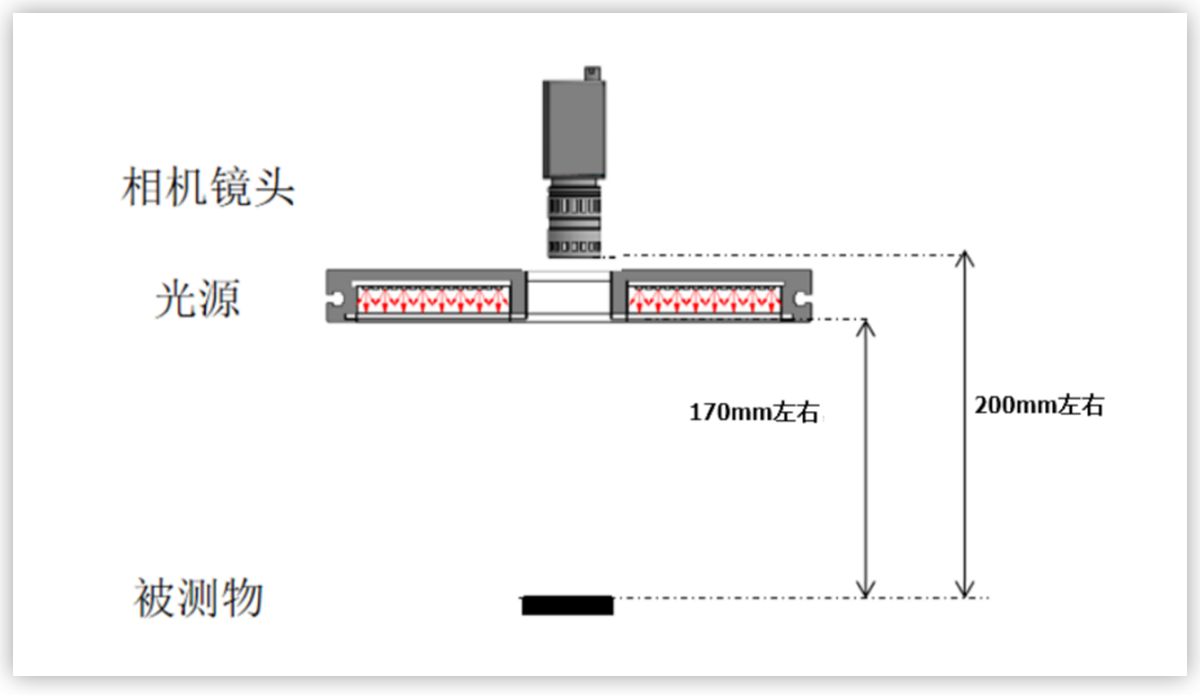

背光投影方式的光學方案展示
案例四:
l 項目名稱:彈簧尺寸檢測
l 尺寸測量精度:0.02mm
l 項目概況:對彈簧的全長進行尺寸、前后兩端的平行度以及外徑進行檢測。在彈簧的制造過程中,偶發彈簧長度不足,彈簧兩端大小不均勻的問題,而一般的接觸式測量無法對彈簧進行測量,只能通過機器視覺技術測量并反饋到制造工藝進行調整。
l 檢測過程:彈簧的平行度是通過分段檢測完成,用戶可以提前設置彈簧的分段檢測時的段數和每段長度,然后通過視覺計算得到彈簧的平行度。彈簧的全長由視覺自動識別并計算。當彈簧的全長、平行度或者外徑超出了用戶設定的范圍,則在下一個產品自動做程序補償。

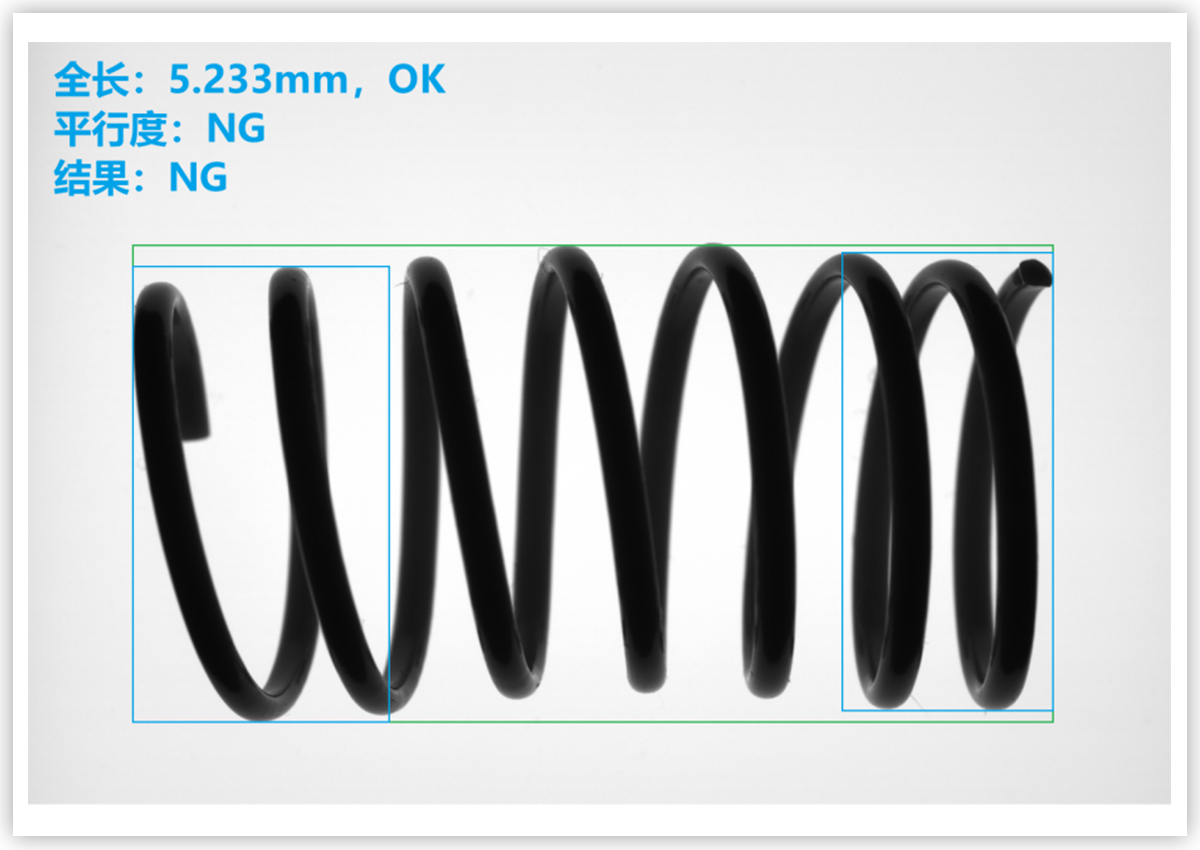

彈簧檢測效果圖

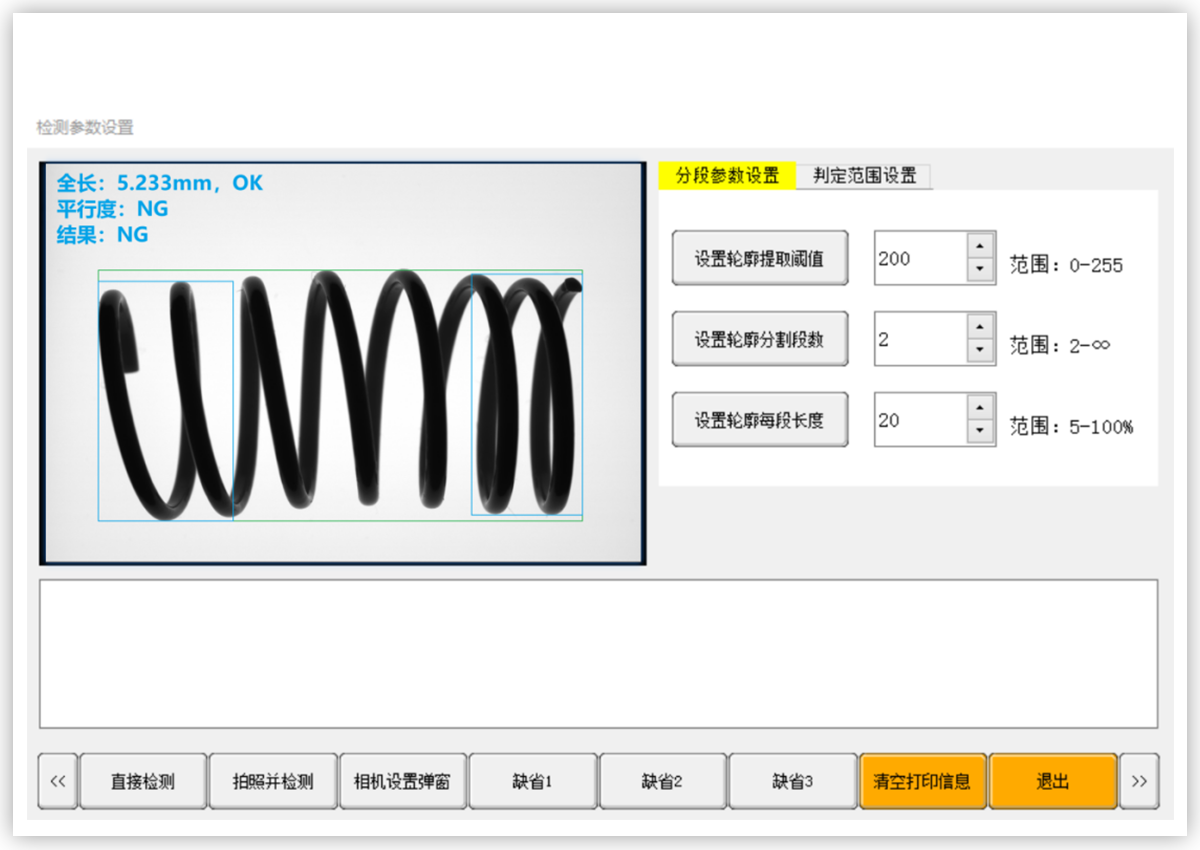

彈簧檢測工程視覺參數設置畫面
—— 視覺運控一體機的優勢 ——
全新多核大算力分布式架構的視覺運控一體化控制器方案,在開發中低算力要求的視覺項目中具有明顯的產品優勢:
l 高效性:我們的產品可以實時監測生產過程中的物體位置、外觀和狀態等信息,并直接由控制器進行視覺處理和控制,免去傳輸步驟,從而可以在線提高生產品質和效率。
l 低成本:我們的產品采用的嵌入式視覺方案,免去了傳統視覺必須搭配的PC機,直接在控制器上進行視覺處理,為用戶節省了額外的設備成本。
l 易于操作:我們的產品既接入了大家熟悉的OpenCV,也在研發更優的視覺處理SDK和特定模塊,客戶使用和自主開發將越來越簡單的。
